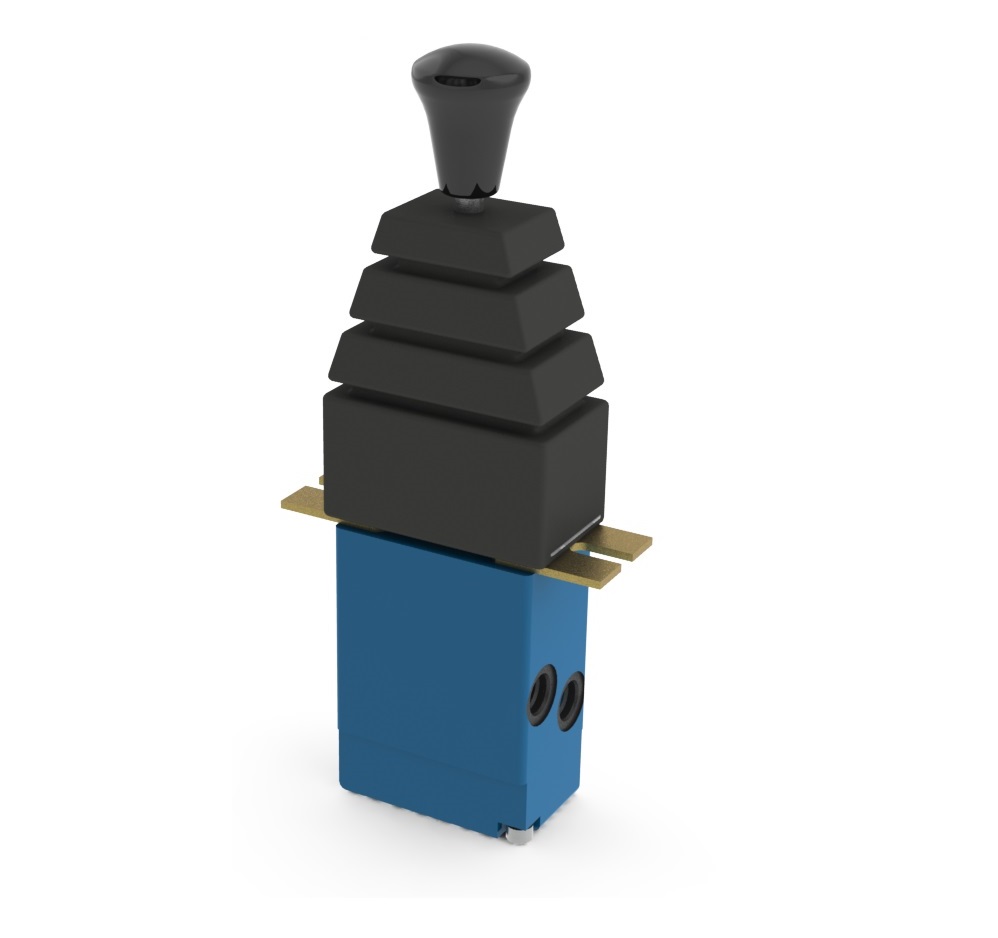

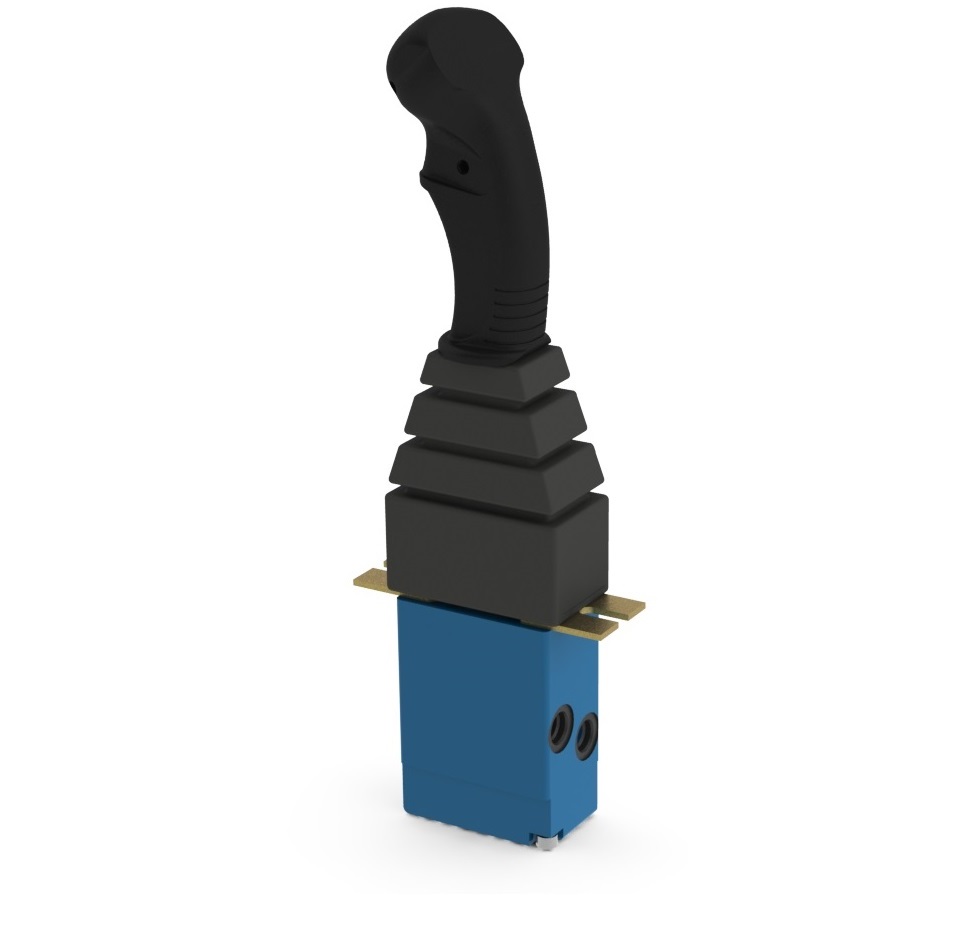

Блоки гидроуправления с одной рукояткой серии 250BHM

Категория
БЛОКИ ГИДРОУПРАВЛЕНИЯ

Модель
Блоки гидроуправления с одной рукояткой серии 250BHM

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Основные варианты исполнения Шифратор изделий

250BHM.100
С микропереключателем, с фиксацией
30 167 ₽
1 шт. в наличии
30 167 ₽
1 шт. в наличии
Добавить товар Уменьшить товар



ПРИМЕЧАНИЕ:

При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Особенности конструкции:

В блоке 250BНM применены новые принципы распределения жидкостии регулирования давления и потока, в сравнении с блокамиуправления 100-й серии. Корпус имеет кольцевые каналы подводаи слива постоянного сечения по длине распределения двух парныхотверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткостиперемычки между каналами подвода и слива.

Корпус блока из высокопрочного чугуна является одновременнонаправляющей для золотников. Применен более простой и жесткийзолотник с увеличенной длиной направляющей, что благоприятно длясрока службы и центрирования золотника. Это позволило достичьстабильной работы блока управления с давлением на входе до 100 кгс/см2.

Блок 250BНM обеспечивает более точное управление механизмамиблагодаря увеличенной точности пропорционального регулированиявыходного сигнала (давления, потока) – ±0,5% вместо ±2,5% у блоков100-й серии.

Блок 250BНM имеет меньшее в 1,5 раза сопротивление рабочихотводов в слив в сравнении с блоками 100-й серии, за счет увеличения сечения отводящихканалов и проходных сечений в золотнике, что позволяет расширить области применения блокауправления.

Конструкция 250BНM является универсальной для различного количества золотников, может бытьмодульной и секционной.

Имеется возможность устанавливать блоки типа 250BНM на плиту, стыковать к блоку плиты сразлично расположенными рабочими каналами, а также блок клапанов «ИЛИ» и возможностьприменять блок без плиты или с установкой на плиту собственного изготовления.

Технические характеристики:

Параметр

250ВНМ

Давление на входе, МПа

  •   номинальное
  •   максимальное



3
10

Давление на выходе, МПа

  • минимальное,
  • максимальное



0,5±0,15
2,5±0,2

Максимальное давление на сливе, Мпа

0,3

Гистерезис, МПа не более

0,01

Внутренняя герметичность (утечки при номинальном давлении), см3/мин, не более:

  • из рабочего отвода (по каждому золотнику)
  • из каждого дополнительного отвода У



20
20

Масса, кг

250BHM100

250BHM200



2,5

3.0
