Блоки обратно-предохранительных клапанов
- Категория
- ГИДРОКЛАПАННАЯ АППАРАТУРА
- Модель
- Блоки обратно-предохранительных клапанов

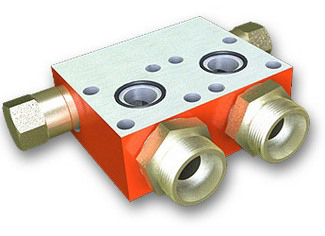

Блоки обратно-предохранительных клапанов типа БОПК
Основные варианты исполнения Шифратор изделий
| БОПК-16.1
|
40 282 ₽
в производстве |
40 282 ₽
в производстве |
| БОПК-16.1-01
|
40 282 ₽
в производстве |
40 282 ₽
в производстве |
| БОПК-20.1-01
|
52 606 ₽
в производстве |
52 606 ₽
в производстве |
ПРИМЕЧАНИЕ:
При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.
Технические данные
- ХАРАКТЕРИСТИКИ
- ПРИМЕНЕНИЕ
- ДОКУМЕНТАЦИЯ
Назначение:
- Предназначены для защиты реверсивных гидромашин от перегрузки при повышении давления в гидросистеме в одном направлении и для свободного пропуска жидкости в другом направлении.
Особенности конструкции:
- условный проход: 16, 20, 25, 32 мм
- диапазон настройки давления срабатывания клапана 5…35 МПа
- прямого действия (однокаскадный)
Стыковочное подсоединение позволяет устанавливать блок непосредственно на гидромашине.
Блок с трубным подсоединением позволяет встраивать блок в магистраль, ведущую к гидромашине или к гидроцилиндру.
Технические характеристики:
|
Наименование
|
Диапазон настройки давления гидроклапана, МПа
|
Условный проход, мм
|
Масса не более, кг
|
Расход рабочей жидкости при кинематической вязкости 30…35 мм2/с, л/мин
|
|||
|
рА
|
рВ
|
Qmin
|
Qnom
|
Qmax
|
|||
|
БОПК-16.1
|
от 5 до 13
|
16
|
5,3
|
3
|
63
|
120
|
|
|
БОПК-16.1- 01
|
свыше 13 до 28
|
1,65
|
|||||
|
БОПК-16.1- 02
|
свыше 28 до 35
|
||||||
|
БОПК-16.2
|
свыше 13 до 28
|
||||||
|
БОПК-16.2- 01
|
от 5 до 13
|
свыше 13 до 28
|
5,8
|
||||
|
БОПК-20.1
|
от 5 до 13
|
20
|
|||||
|
БОПК-20.1- 01
|
свыше 13 до 28
|
9,5
|
|||||
|
БОПК-20.1- 02
|
свыше 28 до 35
|
||||||
|
БОПК-25.1
|
от 5 до 20
|
25
|
8
|
160
|
250
|
||
|
БОПК-25.1- 01
|
свыше 15 до 35
|
15,6
|
|||||
|
БОПК-25.3
|
от 5 до 20
|
32
|
|||||
|
БОПК-25.3- 01
|
свыше 15 до 35
|
||||||
| БОПК.18.000 | от 5 до 16 |
18 |
3,45 |
||||
| БОПК.18.000-01 | от 16 до 35 | ||||||
| БОПК.18.000-02 | от 35 до 45 | ||||||
| БОПК.18.1.000 | от 5 до 16 |
|
|||||
| БОПК.18.1.000-01 | от 16 до 35 | ||||||
| БОПК.18.1.000-02 | от 35 до 45 | ||||||
| БОПК.18.2.000 | от 5 до 16 |
4,91 |
|||||
| БОПК.18.2.000-01 | от 16 до 35 | ||||||
| БОПК.18.2.000-02 | от 35 до 45 | ||||||
