Гидрораспределитель серии 1РМ 323
- Категория
- ГИДРОРАСПРЕДЕЛИТЕЛИ
- Модель
- Гидрораспределитель серии 1РМ 323
Гидрораспределители золотниковые предназначены для изменения направления или пуска и остановки рабочей жидкости в гидравлической системе.
Основные варианты исполнения Шифратор изделий
| 1РМ.323.ФВ.64

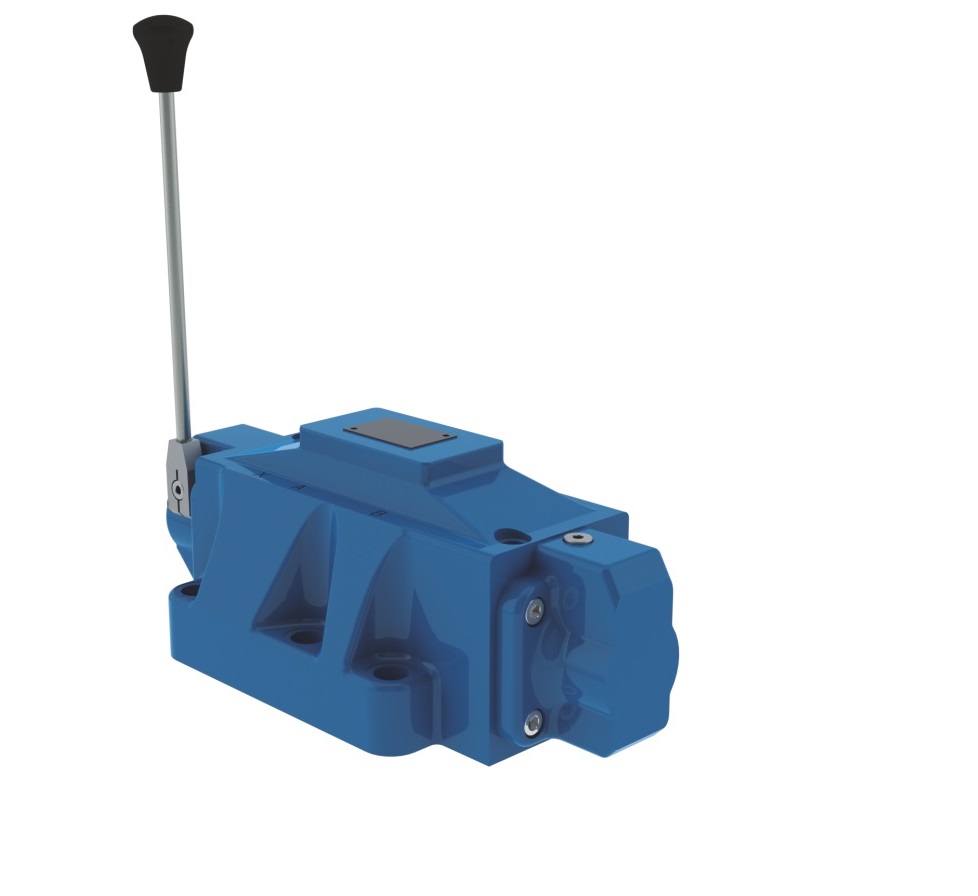

Гидрораспределитель с рукояткой сфиксацией
|
по запросу |
по запросу
|
| 1РМ.323.В.64
|
62 845 ₽
в производстве |
62 845 ₽
в производстве |
| 1РМ.323.Е64.01G24C1
|
90 073 ₽
в производстве |
90 073 ₽
в производстве |
| 1РМ.323.025
|
по запросу |
по запросу
|
ПРИМЕЧАНИЕ:
При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.
Технические данные
- ХАРАКТЕРИСТИКИ
- ПРИМЕНЕНИЕ
- ДОКУМЕНТАЦИЯ
Назначение:
Гидрораспределители золотниковые предназначены для изменения направления или пуска и остановки рабочей жидкости в гидравлической системе.
Применение:
Гидрораспределитель 1РМ 323 применяется в мобильных установках капитального ремонта скважин для включения - выключения ротора бурения.
Сегодня гидрораспределителем 1РМ 323 комплектуются мобильные установки капитального ремонта скважин производства Елабужского автомобильного завода, Ишимбайского машиностроительного завода и Кунгурского машиностроительного завода.
|
Показатель
|
1РМ.323.В.64
|
1РМ.323.ФВ.64
|
|
Условный проход, мм
|
32
|
32
|
|
Расход рабочей жидкости, л/мин
|
500
660
|
500
660
|
|
Давление на входе, МПа (кгс/см2):
|
32 (320)
35 (350)
|
32 (320)
35 (350)
|
|
Максимальное давление на выходе (сливе), МПа (кгс/см2)
|
32 (320)
|
32 (320)
|
|
Максимальное давление в дренажной полости, МПа (кгс/см2)
|
0.05 (0.5)
|
0.05 (0.5)
|
|
Внутренняя герметичность (максимальные внутренние утечки по каждой линии при давлении 35 МПа и вязкости масла 30+5 сСт), см3/мин, не более
|
700
|
700
|
|
Силы управления, Н (кгс), не более
|
70 (7.0)
|
70 (7.0)
|
|
Ход золотника в каждую сторону, мм
|
18
|
18
|
|
Зависимость перепада давлений (потери давлений) от расхода, Δ Р=f(Q)
|
См. руководство по эксплуатации
|
См. руководство по эксплуатации
|
|
Масса, кг, ±5%
|
34,3
|
34,3
|
