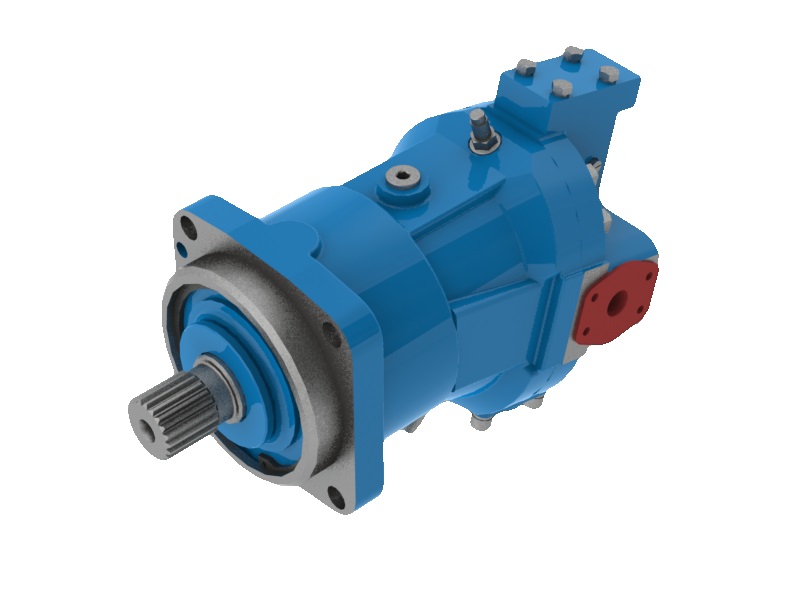

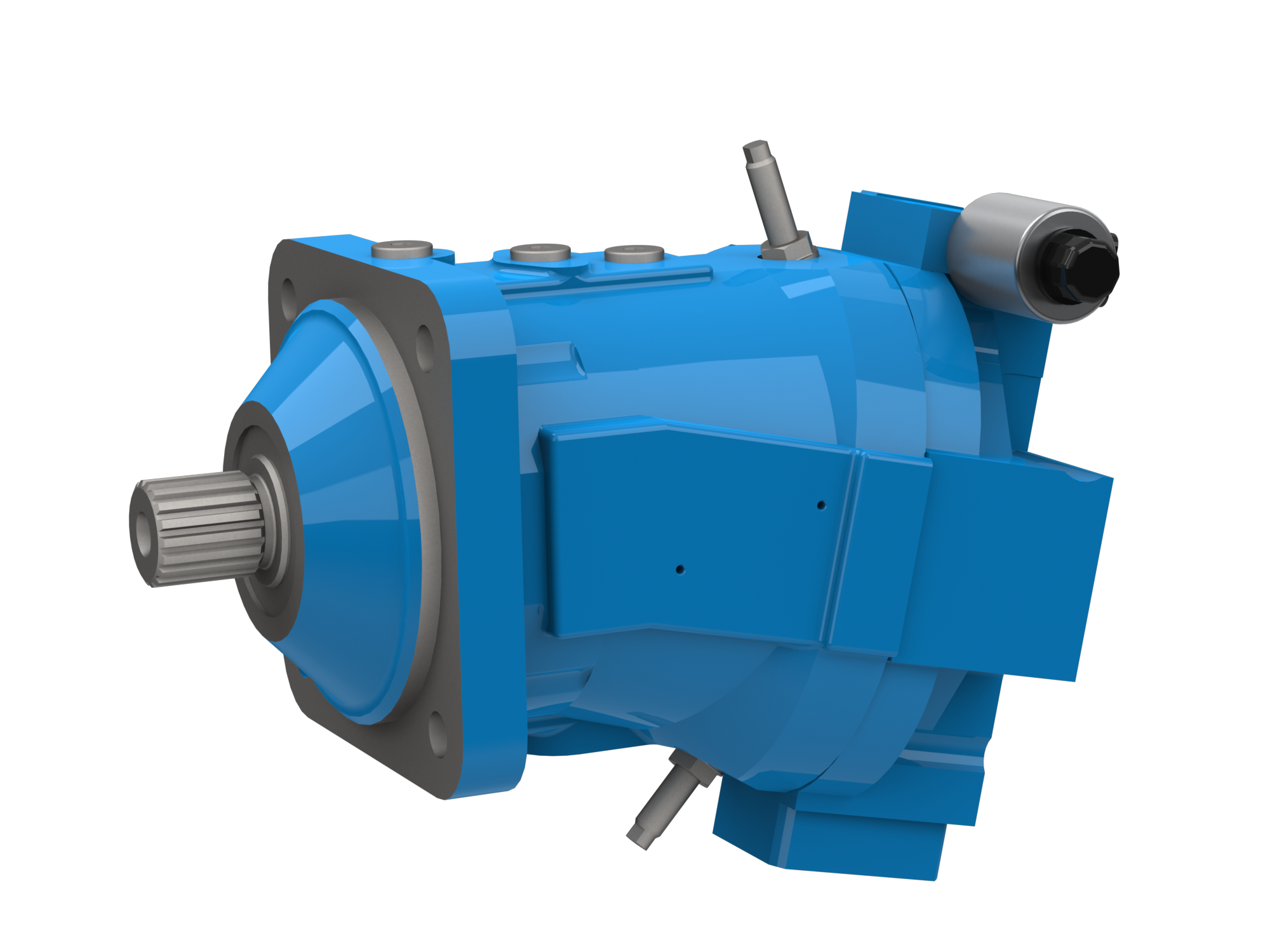

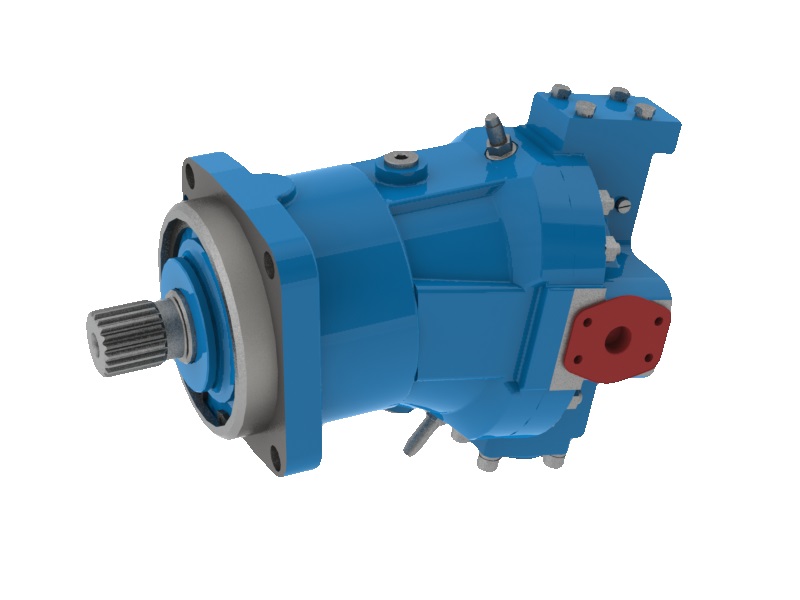

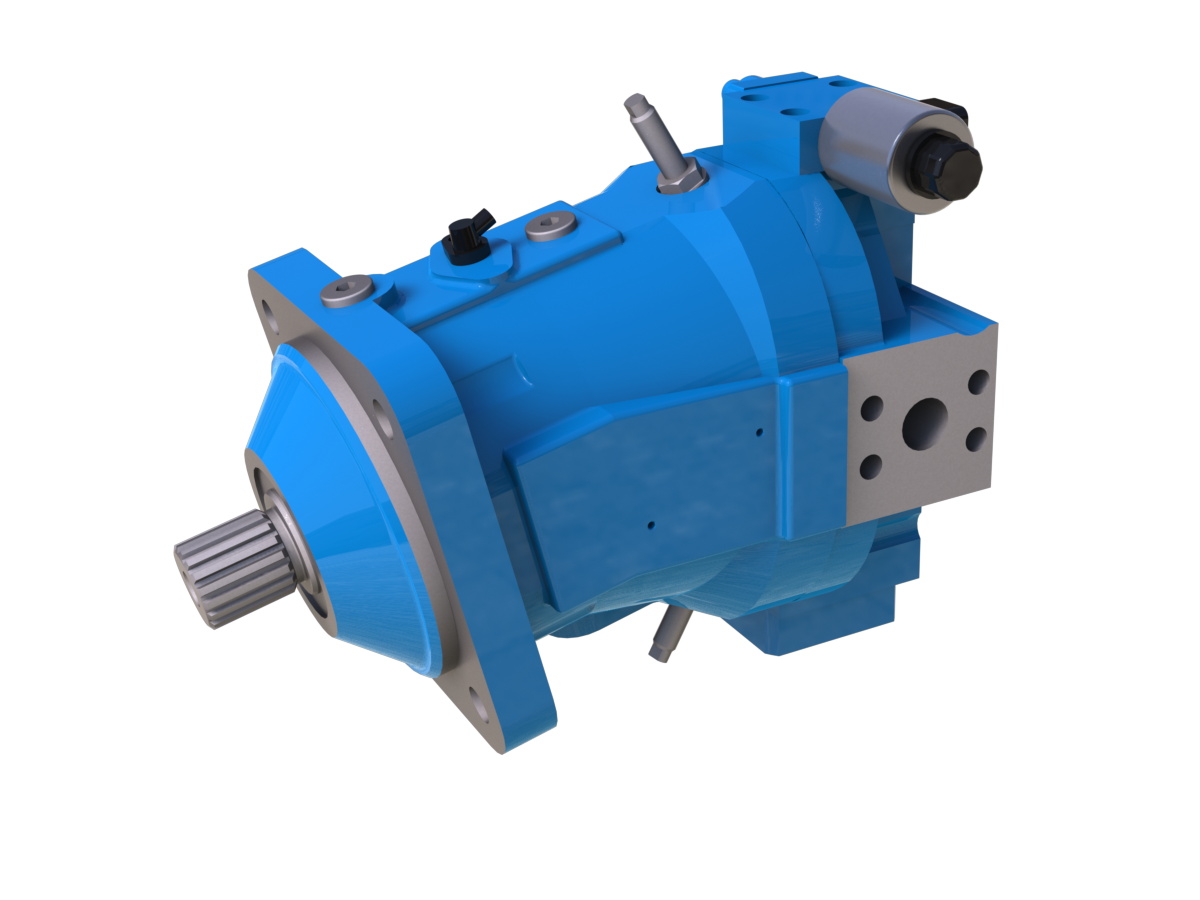

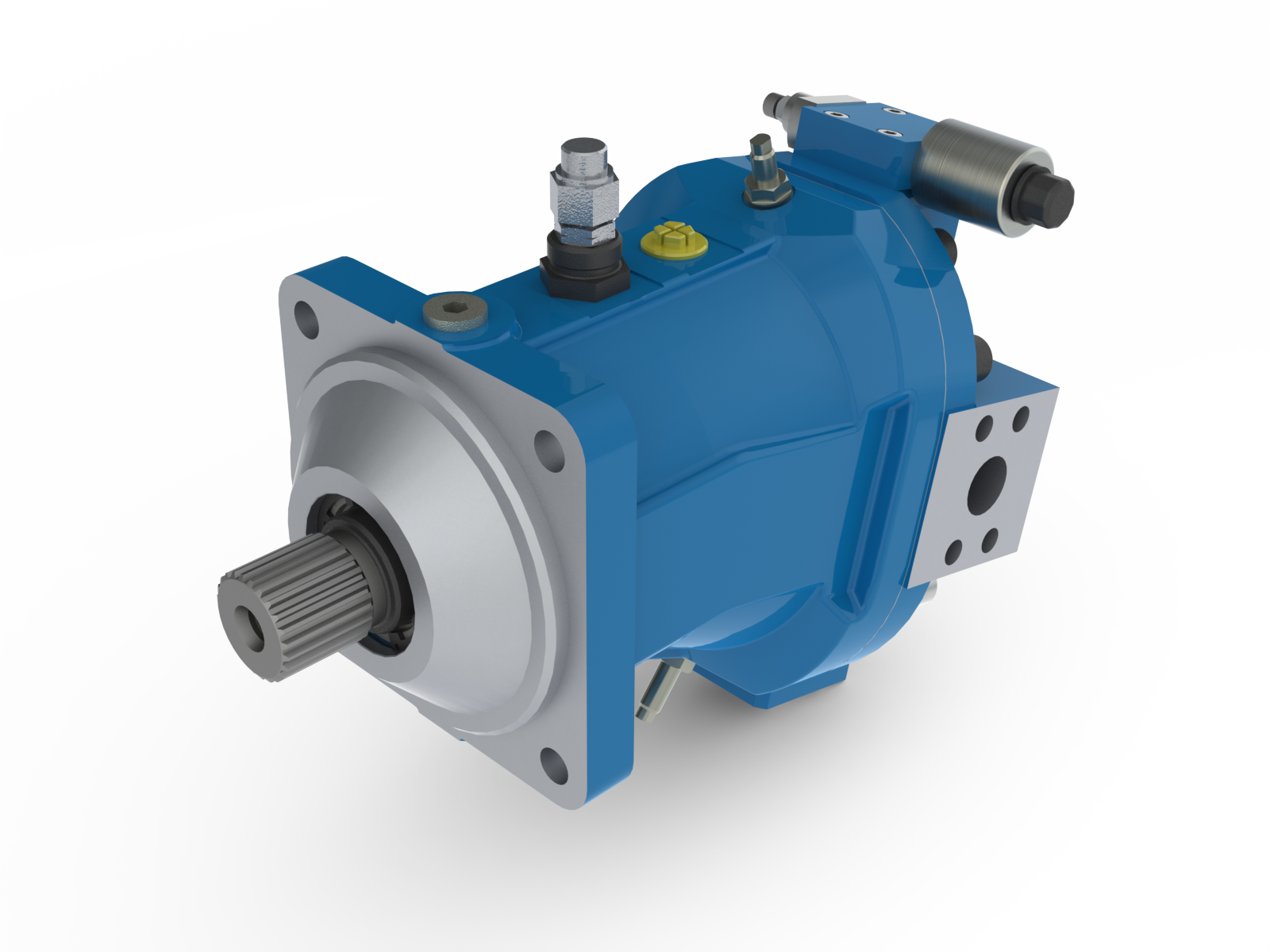

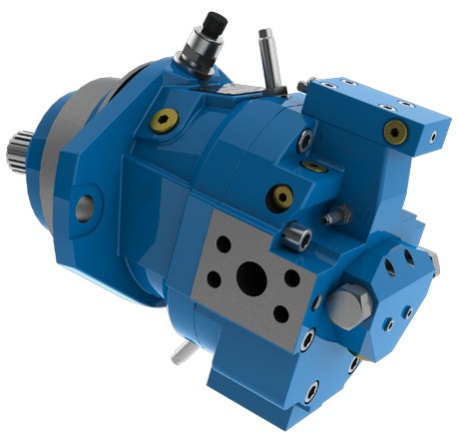

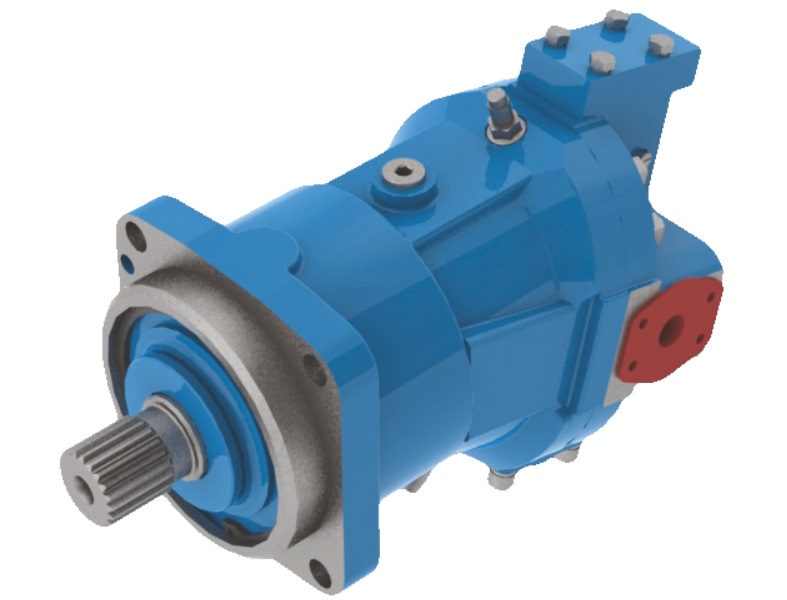

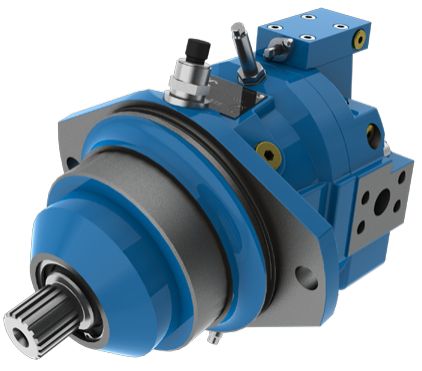

403 серия. Регулируемые гидромоторы

Категория
ГИДРОМОТОРЫ

Модель
403 серия. Регулируемые гидромоторы

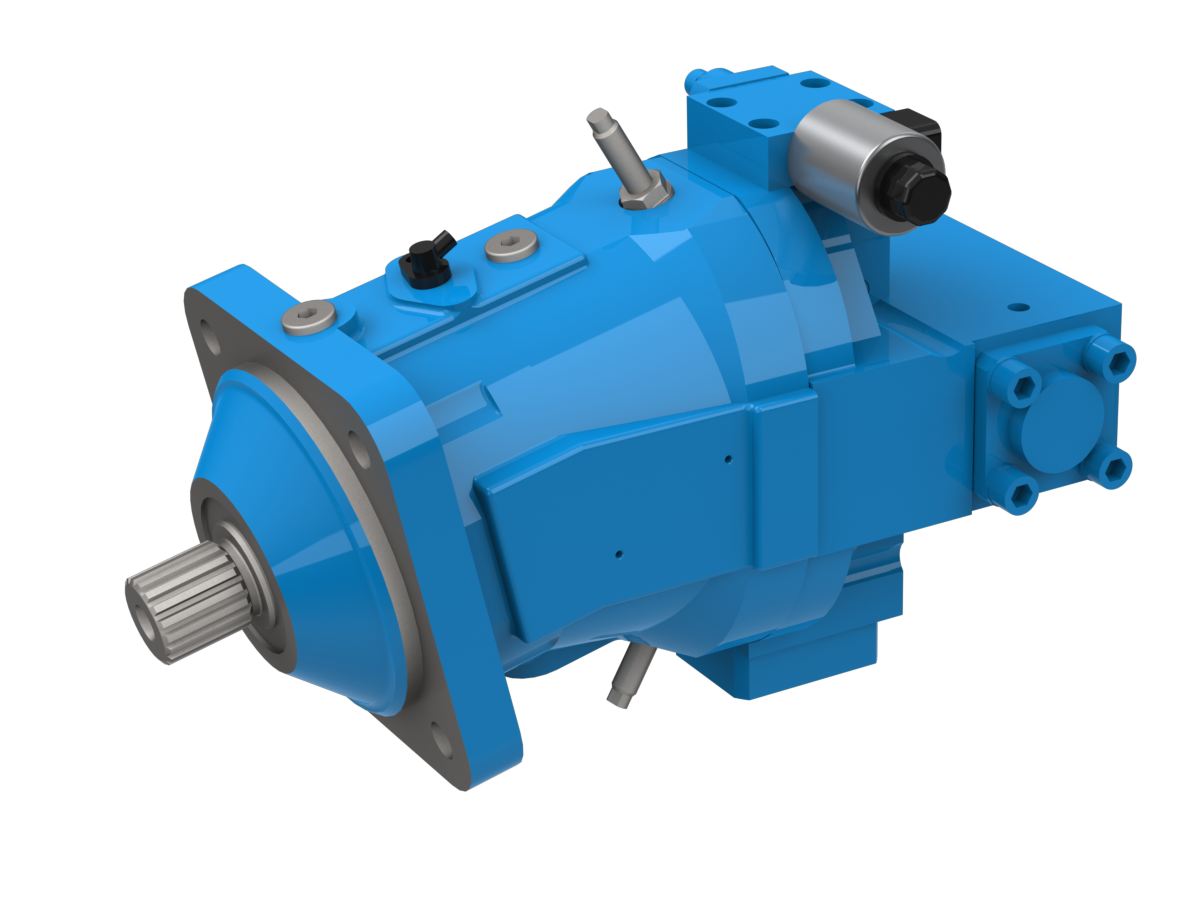

Регулируемые гидромоторы с наклонным блоком

Основные варианты исполнения Шифратор изделий

403.0.107.W.Z2.F11.V1.HA2
Гидромотор реверсивного вращения, исполнение вала: шпоночное по DIN6885, расположение рабочих каналов - на торце SAE, рабочий объем 107 куб.см c ограничением Vmin, регулирование/управление - автоматическое регулирование от рабочего давления с увеличенным диапазоном регулирования
182 652 ₽
в производстве
182 652 ₽
в производстве
Добавить товар Уменьшить товар
403.0.107.W.A3.F12.V1.HA1.NN+ ГКП.0.25
Гидромотор реверсивного вращения, исполнение вала: шлицевое по DIN5480, расположение рабочих каналов - на торце SAE, рабочий объем 107 куб.см c ограничением Vmin, регулирование/управление - автоматическое регулирование от рабочего давления с уменьшенным диапазоном регулирования
247 344 ₽
в производстве
247 344 ₽
в производстве
Добавить товар Уменьшить товар
403.0.107.W.A3.F20.V3.HA2
Гидромотор реверсивного вращения, исполнение вала: шлицевое по DIN5480, расположение рабочих каналов - противоположное, рабочий объем 107 куб.см c ограничением Vmin и Vmax, регулирование/управление - автоматическое регулирование от рабочего давления с увеличенным диапазоном регулирования
160 572 ₽
в производстве
160 572 ₽
в производстве
Добавить товар Уменьшить товар
403.0.107.W.A6.F20.V1.H5NC2
Гидромотор реверсивного вращения, исполнение вала: шлицевое по ГОСТ 6033-80, расположение рабочих каналов - противоположное, рабочий объем 107 куб.см c ограничением Vmin, регулирование/управление - гидравлическое пропорциональное негативное (Vmax⩾Vmin)
160 572 ₽
в производстве
160 572 ₽
в производстве
Добавить товар Уменьшить товар
403.1.107.W.A3.F21.V3.HA1
Гидромотор реверсивного вращения, исполнение вала: шлицевое по DIN5480, расположение рабочих каналов - противоположное, рабочий объем 107 куб.см c ограничением Vmin и Vmax, регулирование/управление - автоматическое регулирование от рабочего давления с уменьшенным диапазоном регулирования, встраиваемое исполнение (картриджное)
182 652 ₽
в производстве
182 652 ₽
в производстве
Добавить товар Уменьшить товар
403.0.160.W.A6.F20.V1.H5N.NN.B.У1
Гидромотор реверсивного вращения, исполнение вала: шлицевое по ГОСТ 6033-80, расположение рабочих каналов - противоположное, рабочий объем 160 куб.см c ограничением Vmin, регулирование/управление - гидравлическое пропорциональное негативное (Vmax⩾Vmin)
299 196 ₽
в производстве
299 196 ₽
в производстве
Добавить товар Уменьшить товар
403.0.160.W.A6.F20.V1.H5N.NN.BУ1
Гидромотор реверсивного вращения, исполнение вала: шлицевое по ГОСТ 6033-80, расположение рабочих каналов - противоположное, рабочий объем 160 куб.см c ограничением Vmin, регулирование/управление - гидравлическое пропорциональное негативное (Vmax⩾Vmin)
299 196 ₽
в производстве
299 196 ₽
в производстве
Добавить товар Уменьшить товар
403.0.160.W.A6.F60.V1.HA1.T1.F.TB1
Гидромотор реверсивного вращения, исполнение вала: шлицевое по ГОСТ 6033-80, расположение рабочих каналов - противоположное по бокам и 2 резьбовых на торце, рабочий объем 160 куб.см c ограничением Vmin, автоматическое регулирование от рабочего давления с уменьшенным диапазоном регулирования
299 196 ₽
в производстве
299 196 ₽
в производстве
Добавить товар Уменьшить товар
403.0.107.W.A4.F12.V1.HA1
Гидромотор реверсивного вращения, исполнение вала: шлицевое по DIN5480, расположение рабочих каналов - на торце SAE, рабочий объем 107 куб.см c ограничением Vmin, регулирование/управление - автоматическое регулирование от рабочего давления с уменьшенным диапазоном регулирования, базовое исполнение
247 344 ₽
1 шт. в наличии
247 344 ₽
1 шт. в наличии
Добавить товар Уменьшить товар
403.0.107.W.A6.F12.V1.E6N
Гидромотор реверсивного вращения, исполнение вала: шлицевое по ГОСТ 6033-80, расположение рабочих каналов - на торце SAE, рабочий объем 107 куб.см c ограничением Vmin, регулирование/управление - электроуправление 2-х позиционное, 24В (упрощенное) негативное (Vmax⩾Vmin), базовое исполнение
по запросу
по запросу
Добавить товар Уменьшить товар
403.0.107.W.А6.F12.V3.E2N
Гидромотор реверсивного вращения, исполнение вала: шлицевое по ГОСТ 6033-80, расположение рабочих каналов - на торце SAE, рабочий объем 107 куб.см c ограничением Vmin и Vmax, регулирование/управление - электроуправление 2-х позиционное, 24В негативное (Vmax⩾Vmin), базовое исполнение
по запросу
по запросу
Добавить товар Уменьшить товар
403.0.160.W.A4.F20.V3.HA1
Гидромотор реверсивного вращения, исполнение вала: шлицевое по DIN5480, расположение рабочих каналов - противоположное, рабочий объем 160 куб.см c ограничением Vmin и Vmax, регулирование/управление - автоматическое регулирование от рабочего давления с уменьшенным диапазоном регулирования, базовое исполнение
299 198 ₽
в производстве
299 198 ₽
в производстве
Добавить товар Уменьшить товар
403.0.160.W.A4.F23.V3.E4N
Гидромотор реверсивного вращения, исполнение вала: шлицевое по DIN5480, расположение рабочих каналов - противоположное, рабочий объем 160 куб.см c ограничением Vmin и Vmax, регулирование/управление - электроуправление пропорциональное, 24В негативное (Vmax⩾Vmin), базовое исполнение
по запросу
по запросу
Добавить товар Уменьшить товар
403.0.160.W.A6.F60.V3.HA1T1
Гидромотор реверсивного вращения, исполнение вала: шлицевое по ГОСТ 6033-80, расположение рабочих каналов - противоположное по бокам и 2 резьбовых на торце, рабочий объем 160 куб.см c ограничением Vmin и Vmax, регулирование/управление - автоматическое регулирование от рабочего давления с уменьшенным диапазоном регулирования, базовое исполнение
229 198 ₽
в производстве
229 198 ₽
в производстве
Добавить товар Уменьшить товар
403.0.160.W.A9.F13.V3.E4N
Гидромотор реверсивного вращения, исполнение вала: None, расположение рабочих каналов - на торце SAE, рабочий объем 160 куб.см c ограничением Vmin и Vmax, регулирование/управление - электроуправление пропорциональное, 24В негативное (Vmax⩾Vmin), базовое исполнение
по запросу
по запросу
Добавить товар Уменьшить товар



ПРИМЕЧАНИЕ:

При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

  • Гидромоторы преобразуют гидравлическую энергию потока рабочей жидкости в механическую энергию вращения вала.
  • Гидромоторы предназначены для работы в открытых и закрытых гидросхемах стационарных и мобильных установок.
  • Повышенный ресурс при работе на высоких давлениях.
Максимальное рабочее давление:
  • непрерывное - 400 бар
  • пиковое - 450 бар

Конструкция:

  • аксиально-поршневые гидромоторы с наклонным блоком, с коническими поршнями
  • угол наклона блока цилиндров 25º - 28º
  • биметаллический стальной блок
Виды регуляторов:
  • пропорциональный
  • регулятор постоянного давления
  • регулятор давления по гиперболе
  • функционирующие только от внешнего воздействия

Виды управления:

  • гидравлическое прямое
  • гидравлическое пропорциональное
  • механическое
  • электроуправление пропорциональное
  • электроуправление дискретное
Опции:
  • датчик частоты вращения вала
  • блок промывки (прополаскивания)
  • предохранительные клапана
Технические характеристики:






Типоразмер
107
160
250
Рабочий объем, см3
107
160
250
Частота вращения, об/мин
- номинальная
- максимальная при Vg = max
- максимальная при Vg Vgx

1200
3550
5600

1200
3100
4900

960
2700
3600
Объем Vgx, см3
68



101
188
Максимальная частота вращения при Vg = 0, об/мин
6300



5500



3600



Расход при nmax, л/мин
380
496
675
Мощность, кВт
при ∆p = 250 бар
при ∆p = 350 бар
при ∆p = 400 бар
при ∆p = 450 бар

158,3
221,6
253,2
284,9

202,6
283,6
324,1
364,6

275,7
386,0
441,1
396,2
Крутящий момент, Нм
при ∆p = 250 бар
при ∆p = 350 бар
при ∆p = 400 бар
при ∆p = 450 бар

425,7
596,0
681,2
766,3

624,0
873,6
998,4
1123,2

975,0
1365,0
1560,0
1755,0
Масса, кг
45
64
100

Продукция Рабочий объем Давление Примечание
403.0 серия
107 см3/об
160 см3/об
250 см3/об
45 МПа
403.1 серия картриджное исполнение
